开启今天的科研绘图实验室器材绘制，如何使用3dsmax绘制试试管架？

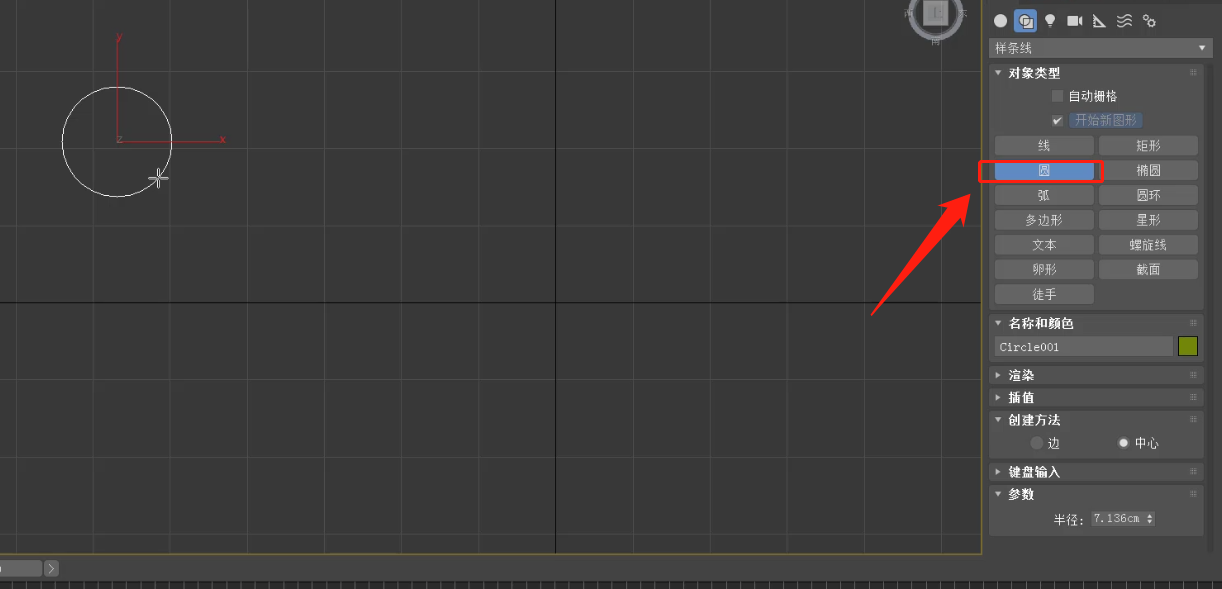

1.在创建面板找到样条线，创建一个圆。

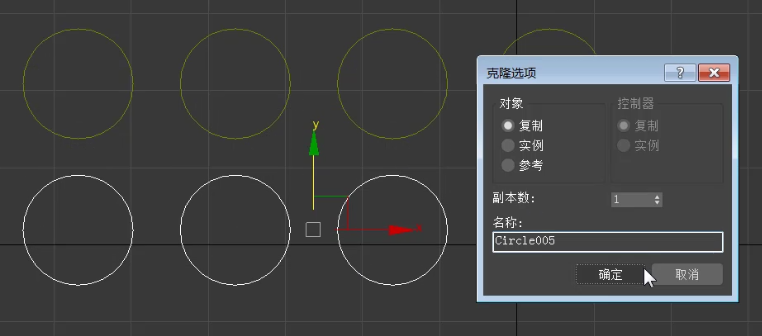

2.按住键盘shift横向复制多个圆，然后竖向复制一组圆。

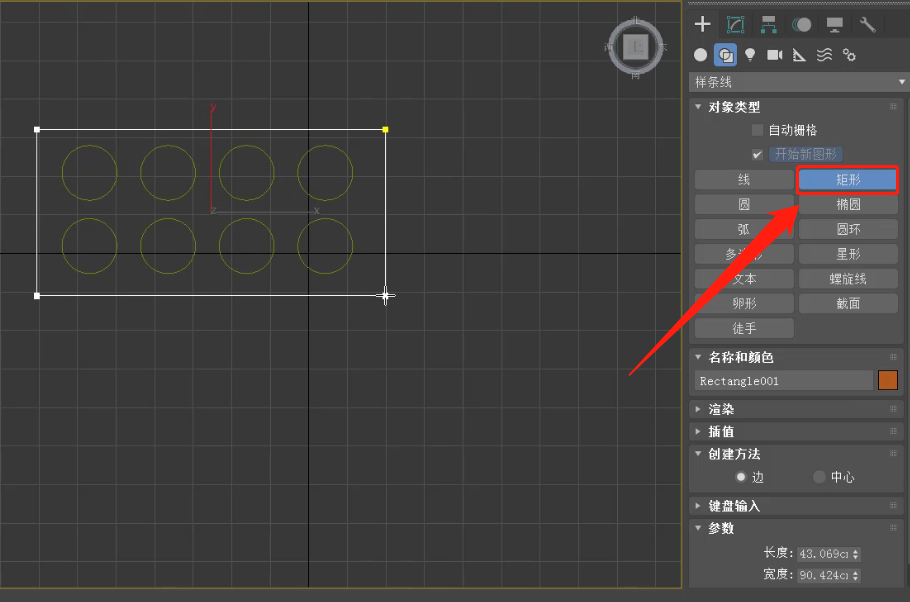

3.在创建面板找到矩形，创建一个矩形。
4.右键，转化为可编辑多边形。找到附加多个，将所有的样条线组合成一个物体。

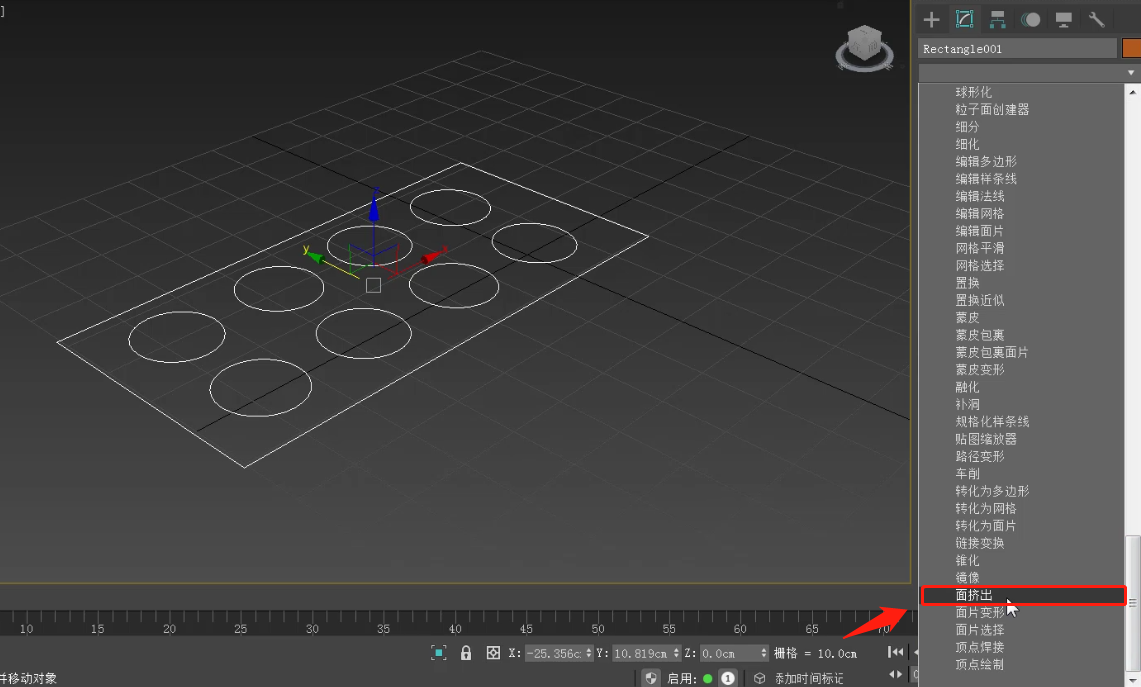

5.选择物体，在修改器面板找到面挤出，挤出面。

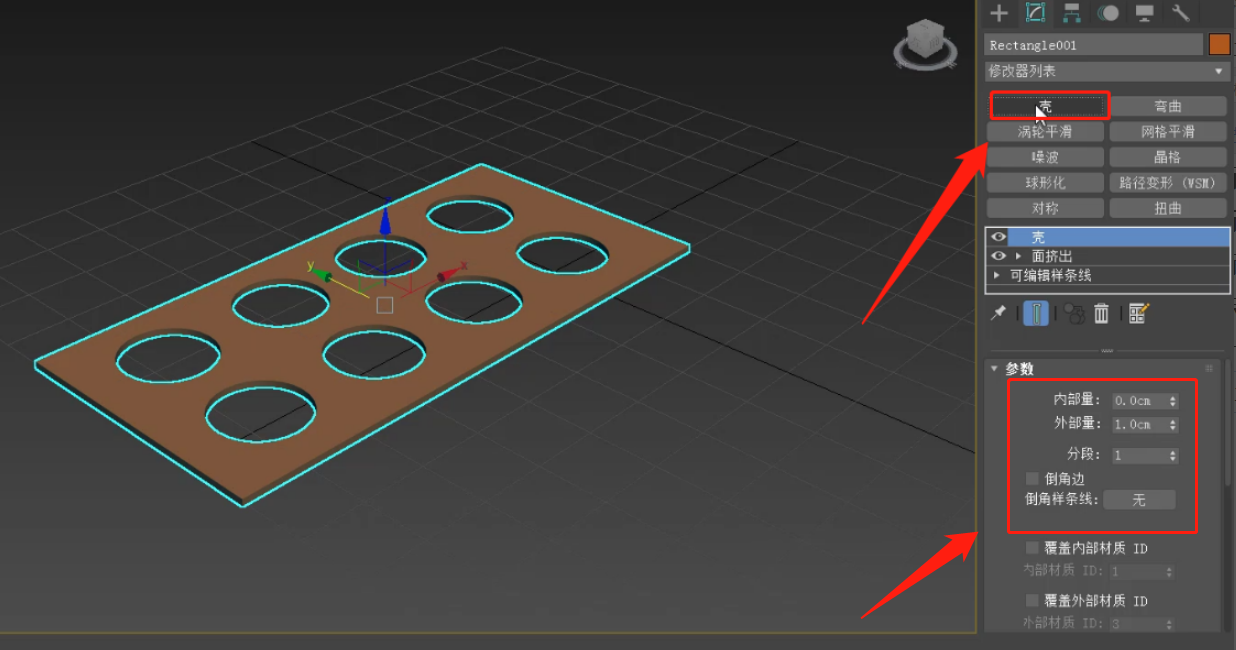

6.选择面，在修改面板找到壳修改器，增加壳修改器，调整参数。

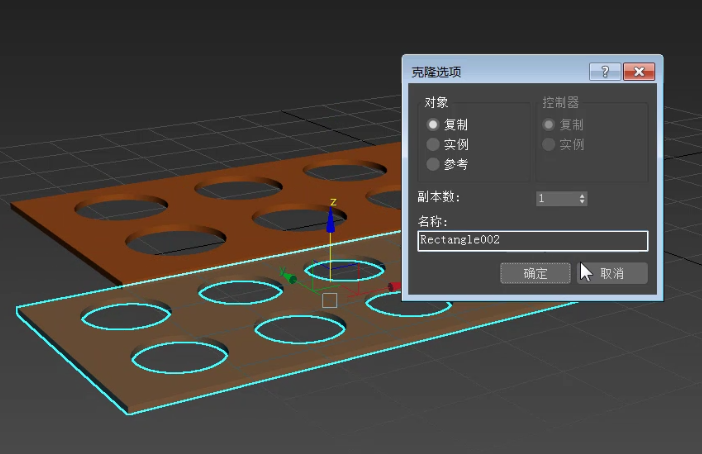

7.按住shift键向下复制一个。

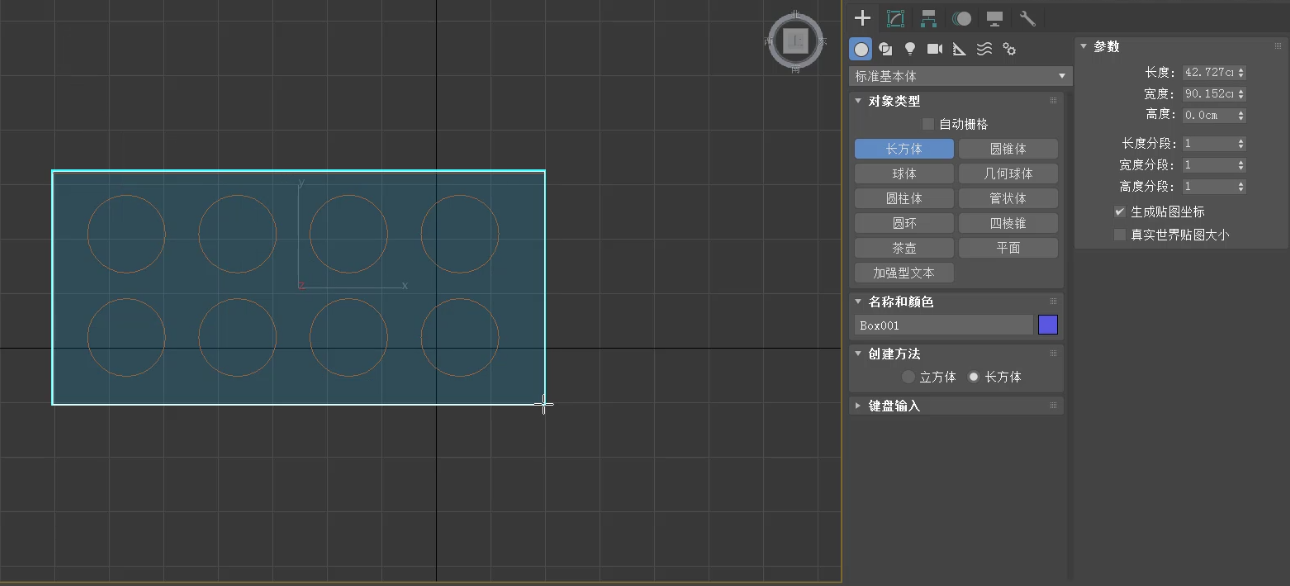

8.切换到顶视图，在创建面板创建一个立方体。

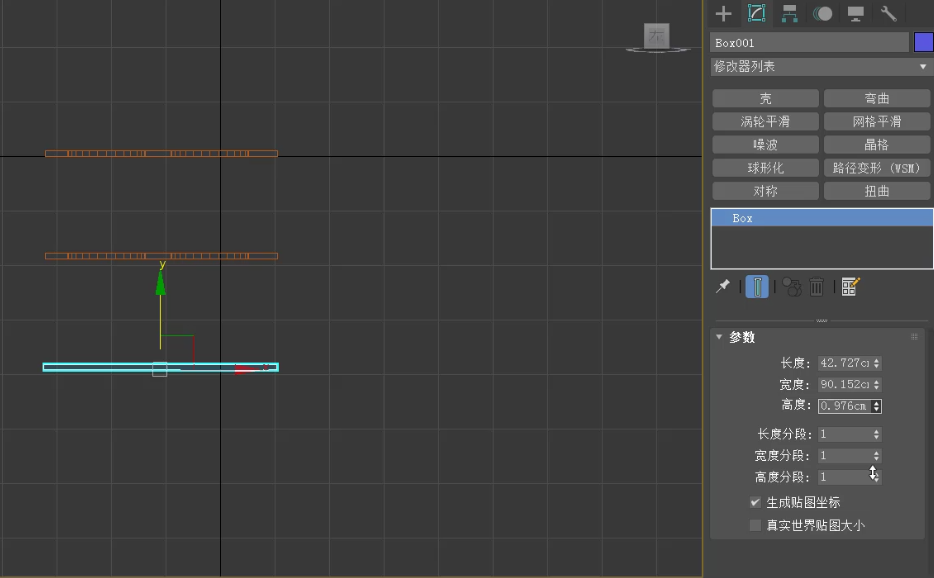

9.回到透视图，移动立方体位置，也可以在四视图或侧视图调整查看立方体片之间的距离。在修改面板调整立方体参数，使三个片的厚度一致。

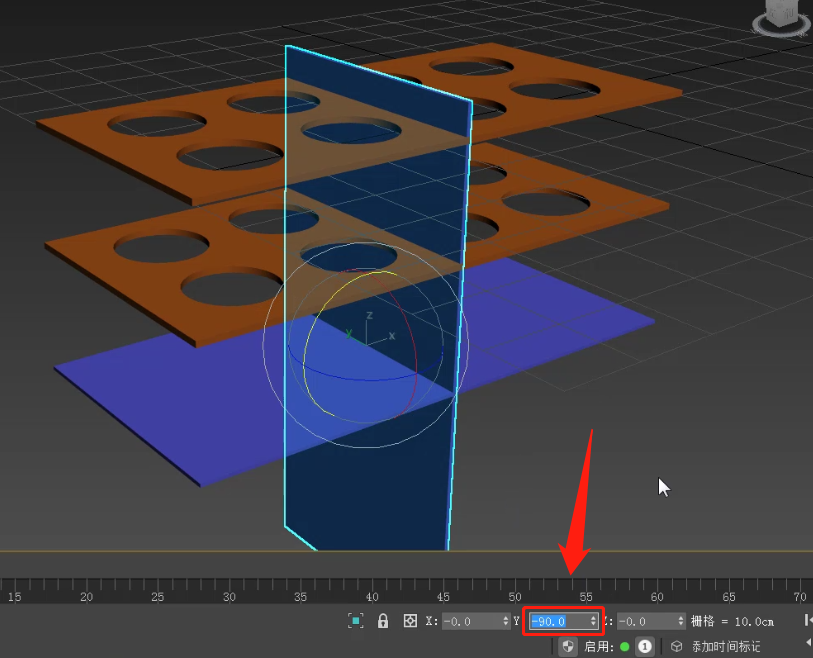

10.选择第三层蓝色的片，按住shift，旋转并复制出一个垂直于三个片的面片。
11.使用移动和缩放工具移动片至三个片的前端。再使用复制工具重新复制一片，使用移动工具移动片至终端。

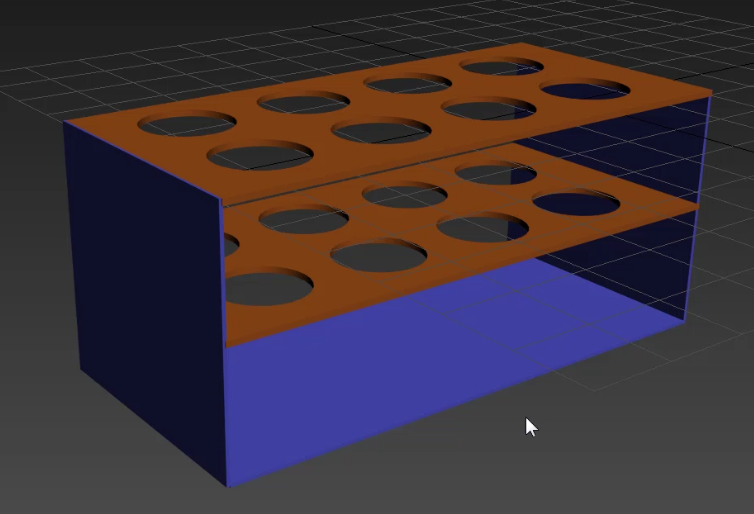

12.这样一个试管架的结构就做好了，给与材质渲染一下。
结语：
在开始临摹试管架前，建议大家首先观察下试管架的具体结构，它有两片有孔洞的片和三个平面组成，那么，我们只要做好一片有孔洞的片和一个平面，然后使用基础工具（移动，旋转，缩放）就可以轻松做出试管架啦！
